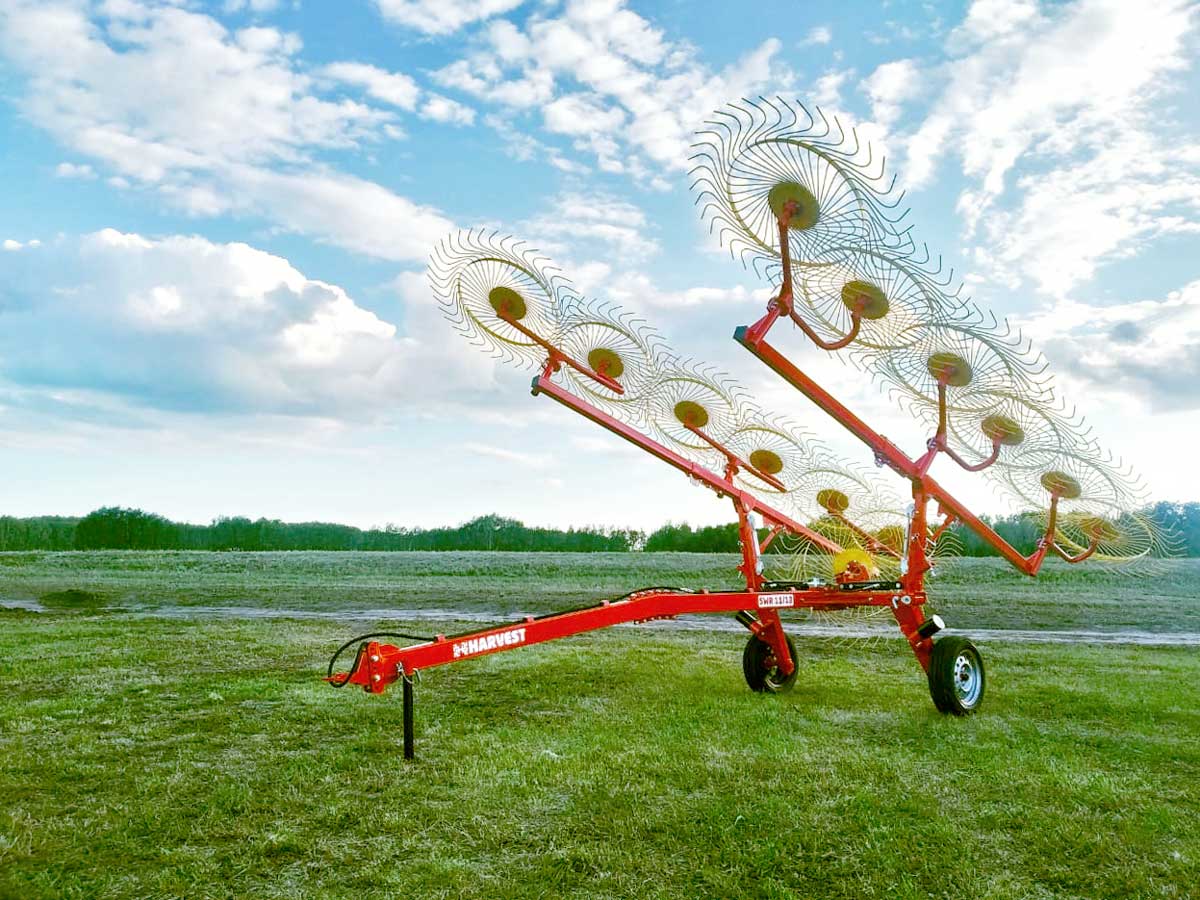

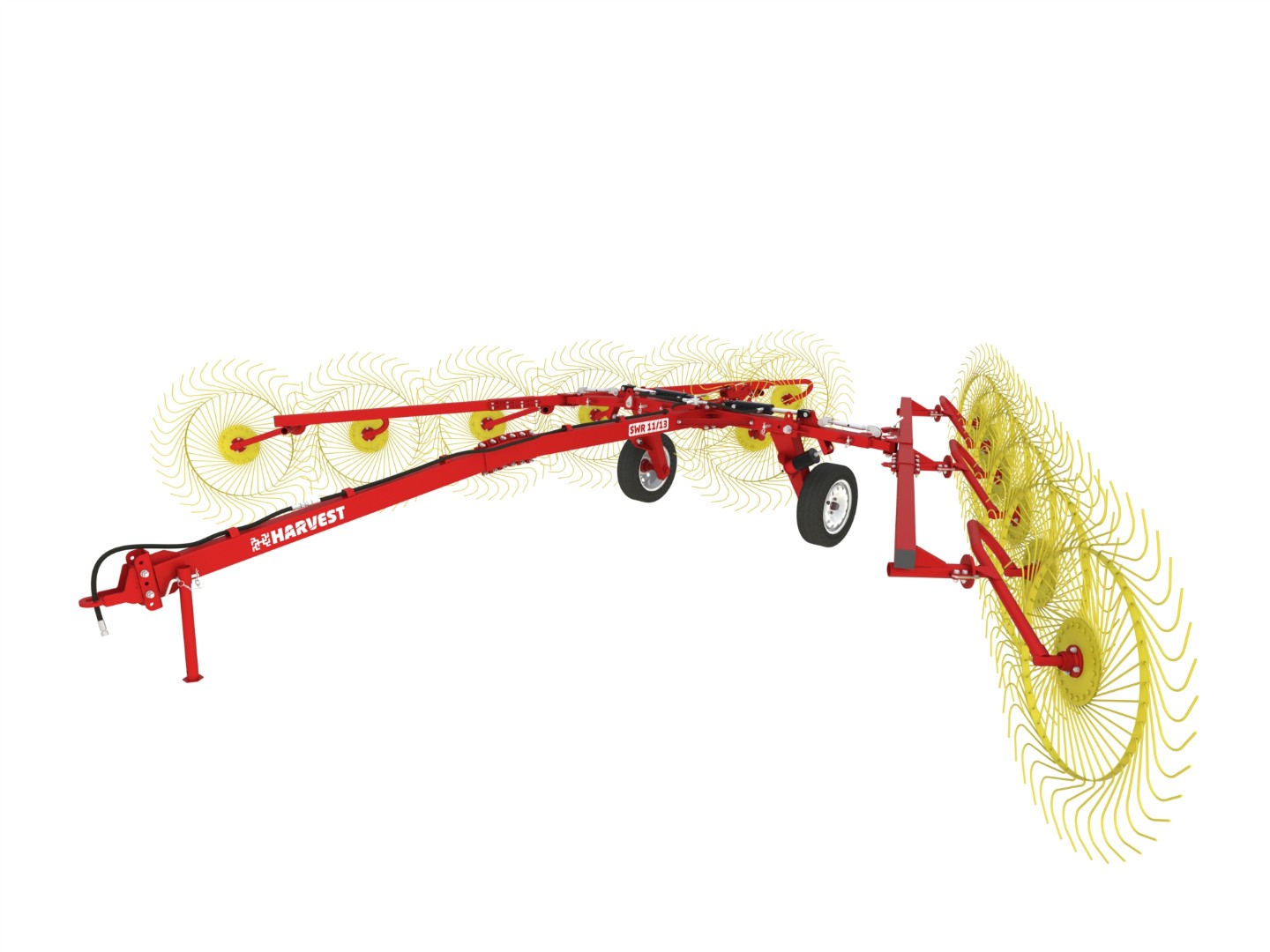

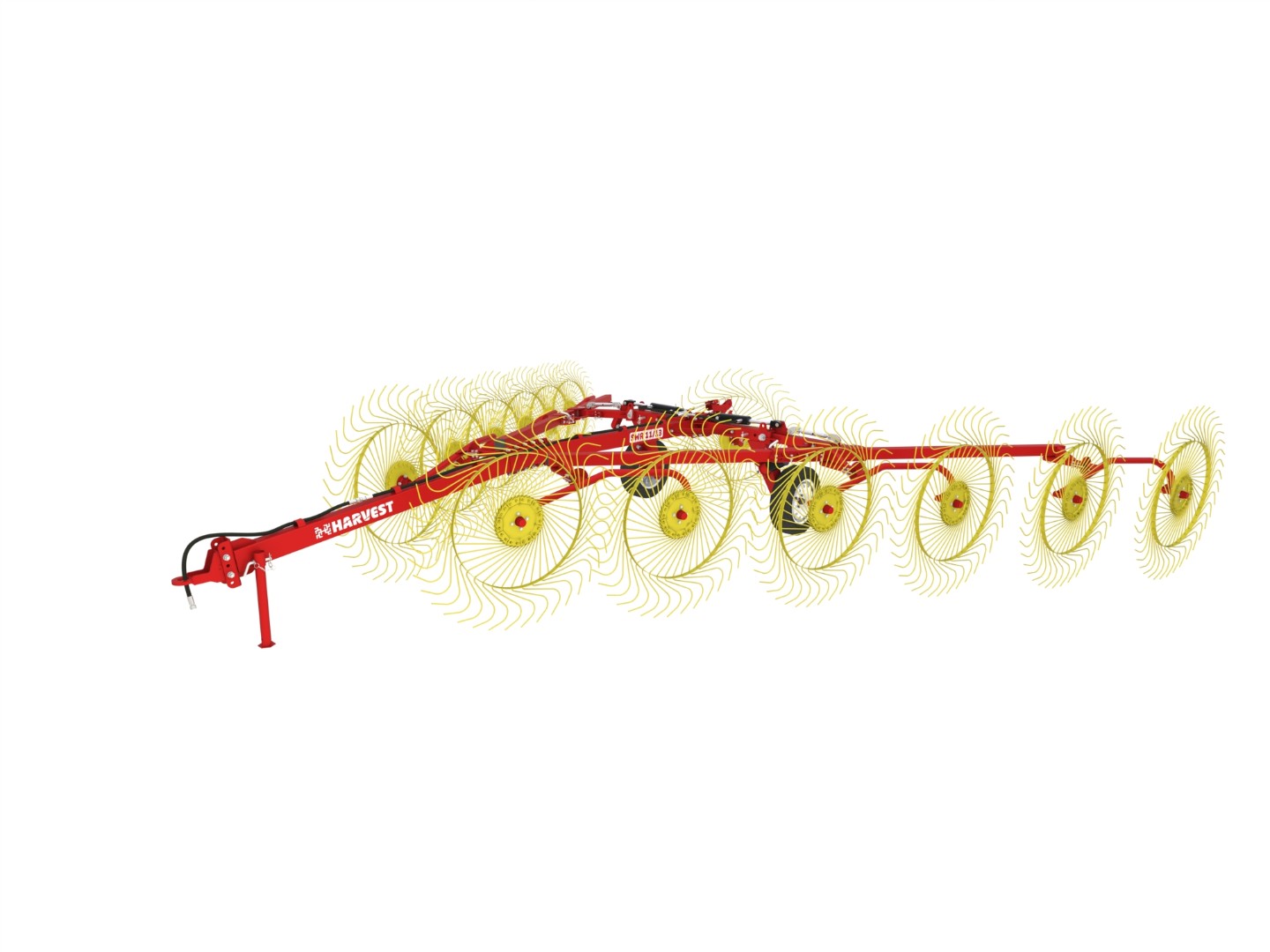

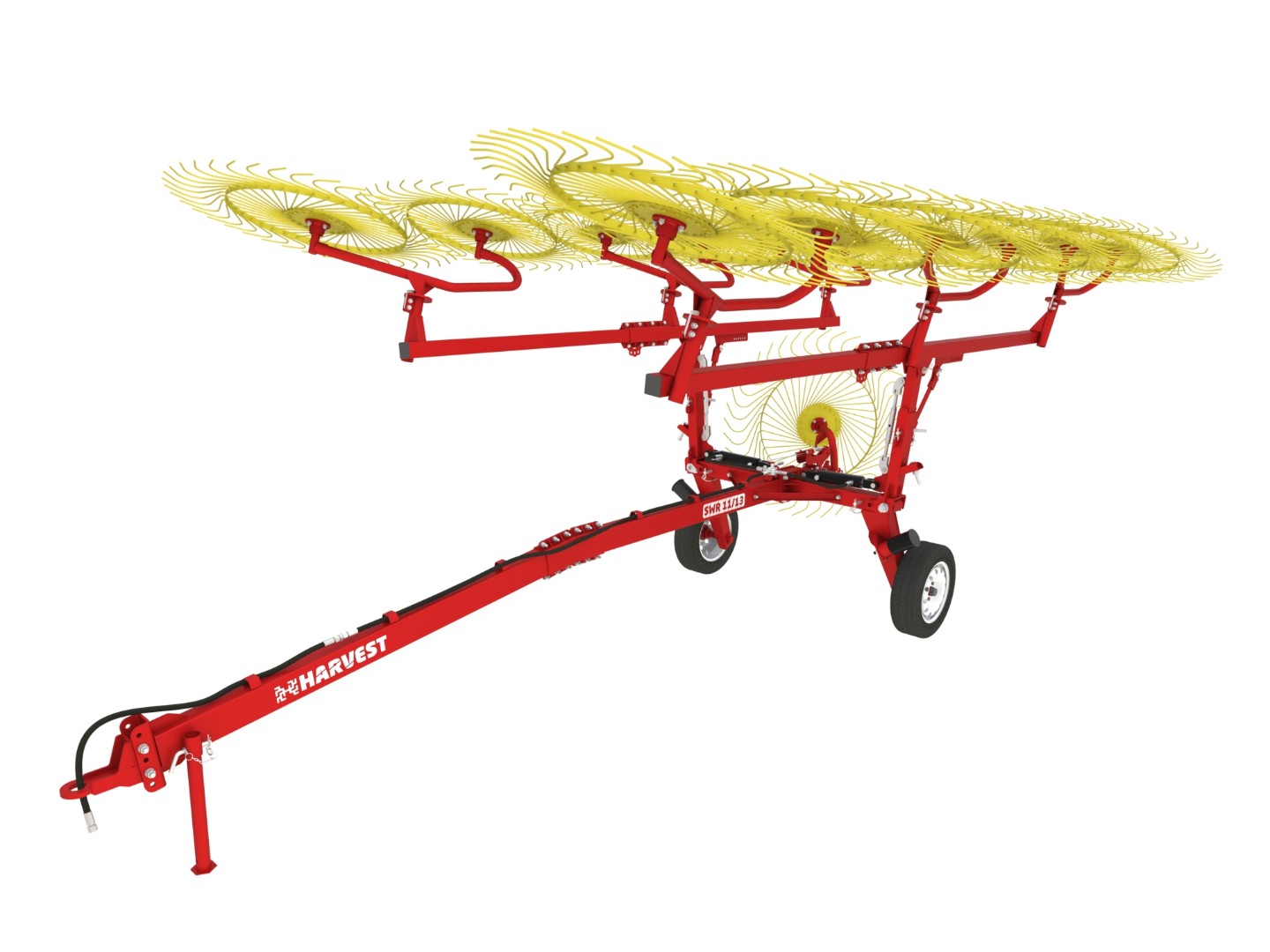

Грабли-ворошилки HARVEST SWR 13

Прицепные двусторонние грабли с шириной захвата 8,2 метра. Толщина спиц 7 мм. Механизм среднего колеса входит в комплект.

301 900 ₽

Найти дилера в своем регионе

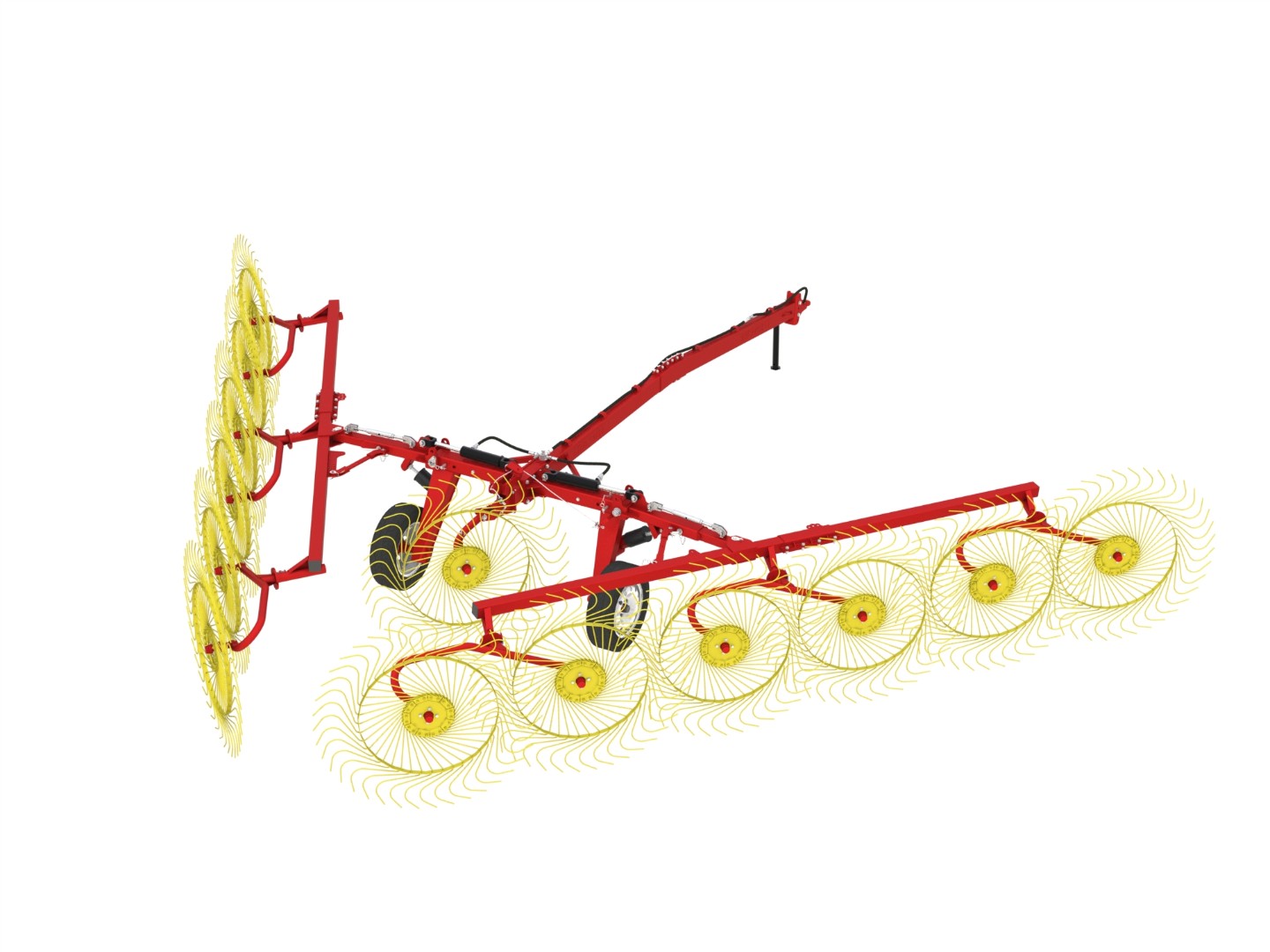

Высокопроизводительная линейка граблей SWR позволяет работать с большой сенажной массой.  Второе поколение граблей SWR получило новую, более удобную систему перевода в положение ворошения. Грабли оборудованы двухцилиндровым гидравлическим механизмом перевода машины из рабочего положения в транспортное положение и попеременной работой секции. Механизм среднего колеса входит в комплект поставки. Грабли агрегатируются с тракторами тягового класса от 0,9 тс, дорожный просвет 0,75 м.  Толщина граблин 7 мм.

Конструктив и технологии:

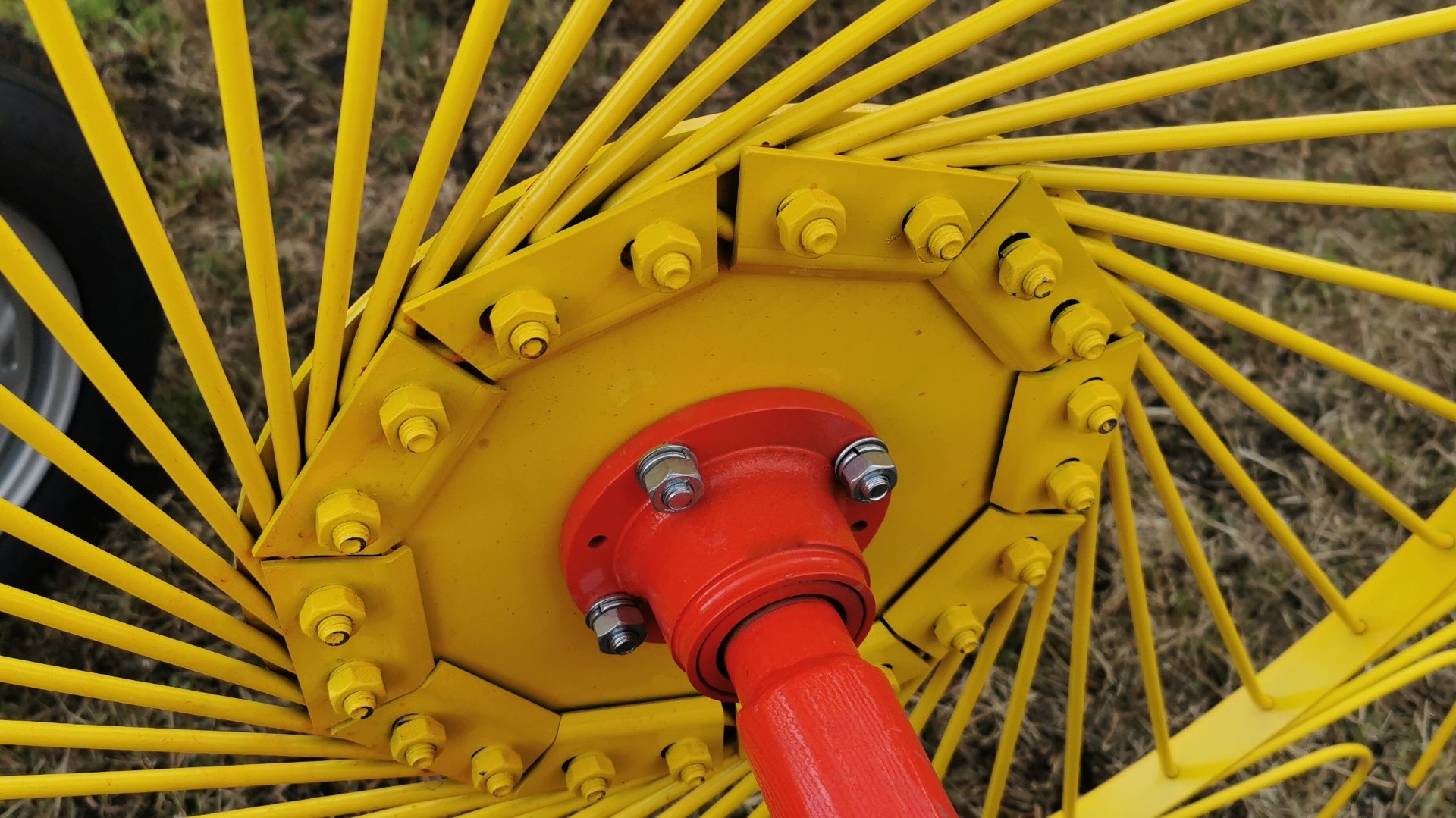

В рабочих колёсах применён ступичный узел с коническими подшипниками

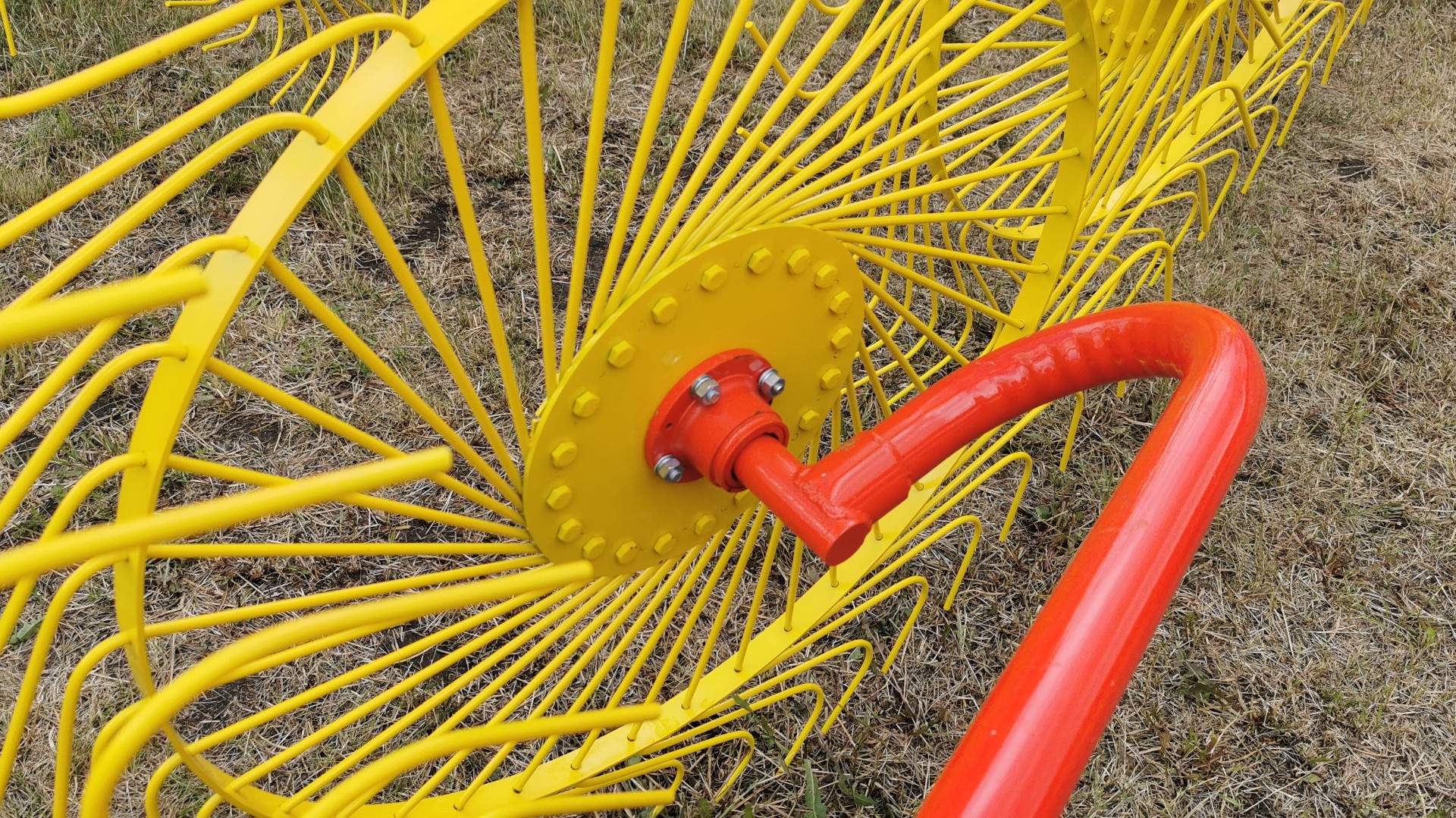

Фланцевое соединение позволяет копировать неровности поля

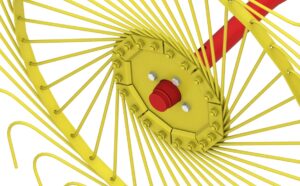

Толщина диска рабочего колеса 5 мм, диаметр граблины - 7 мм

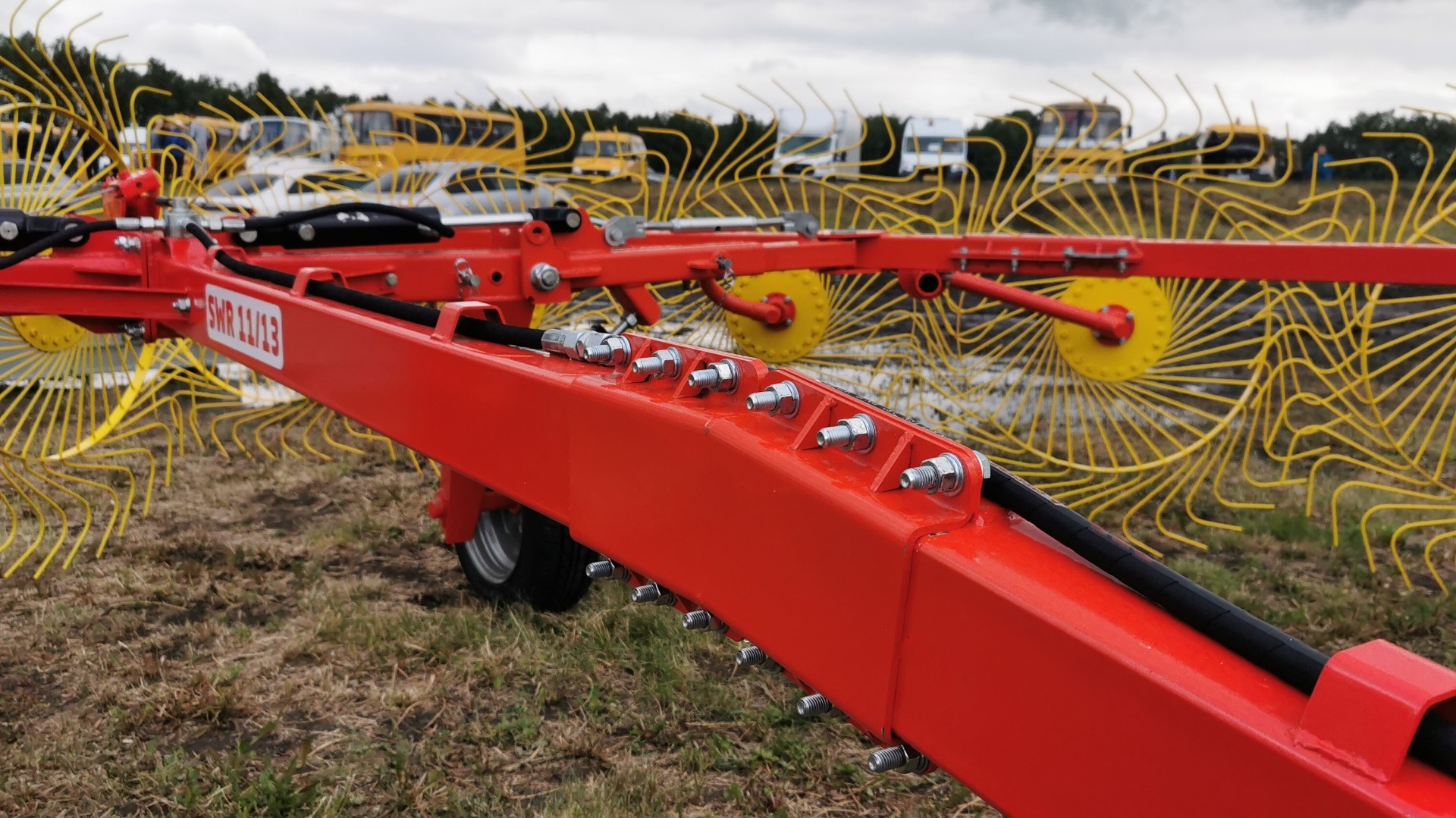

Грабли оснащены системой амортизации бруса с рабочими колёсами

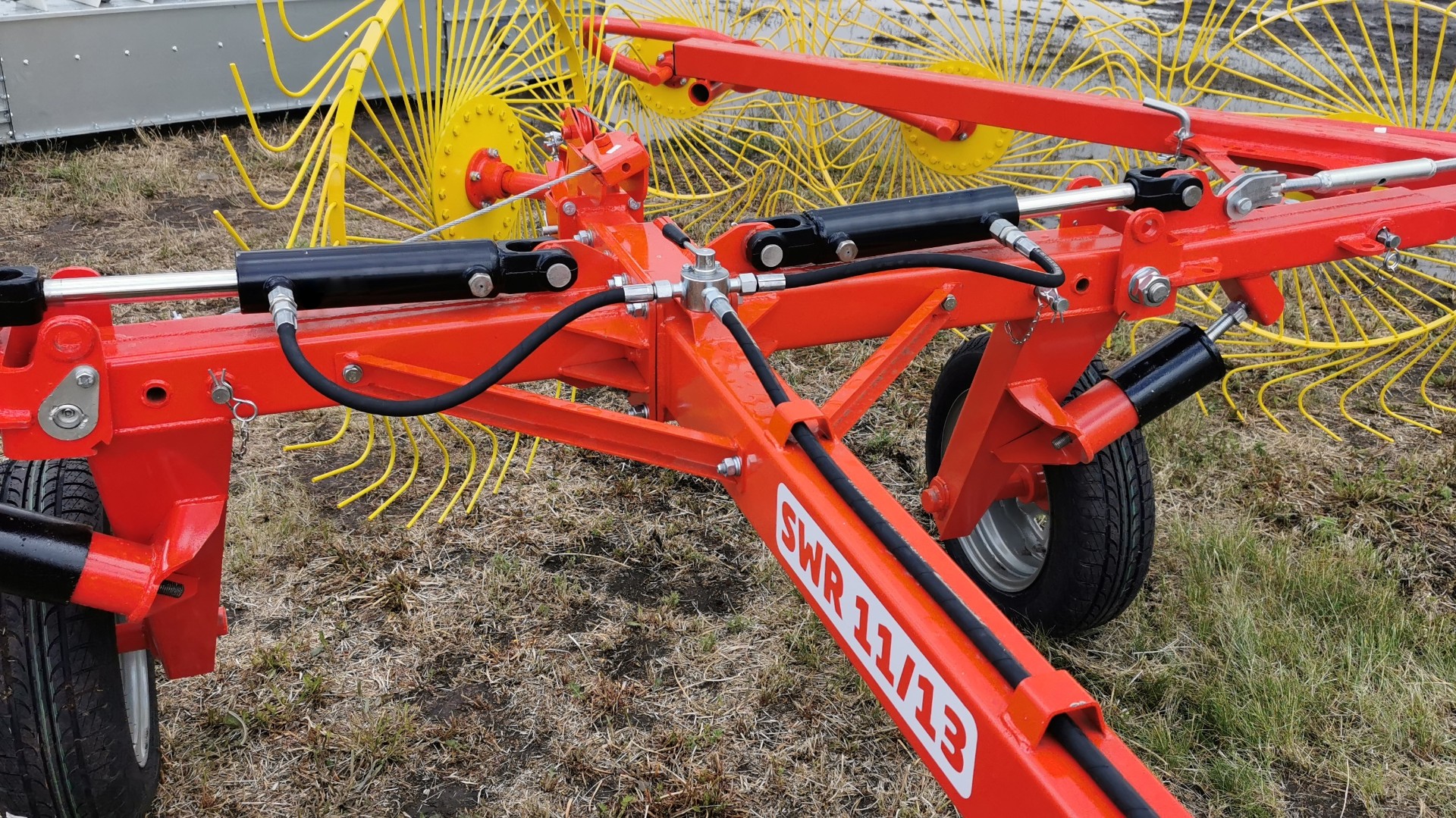

Два гидроцилиндра обеспечивают возможность попеременной работы секций

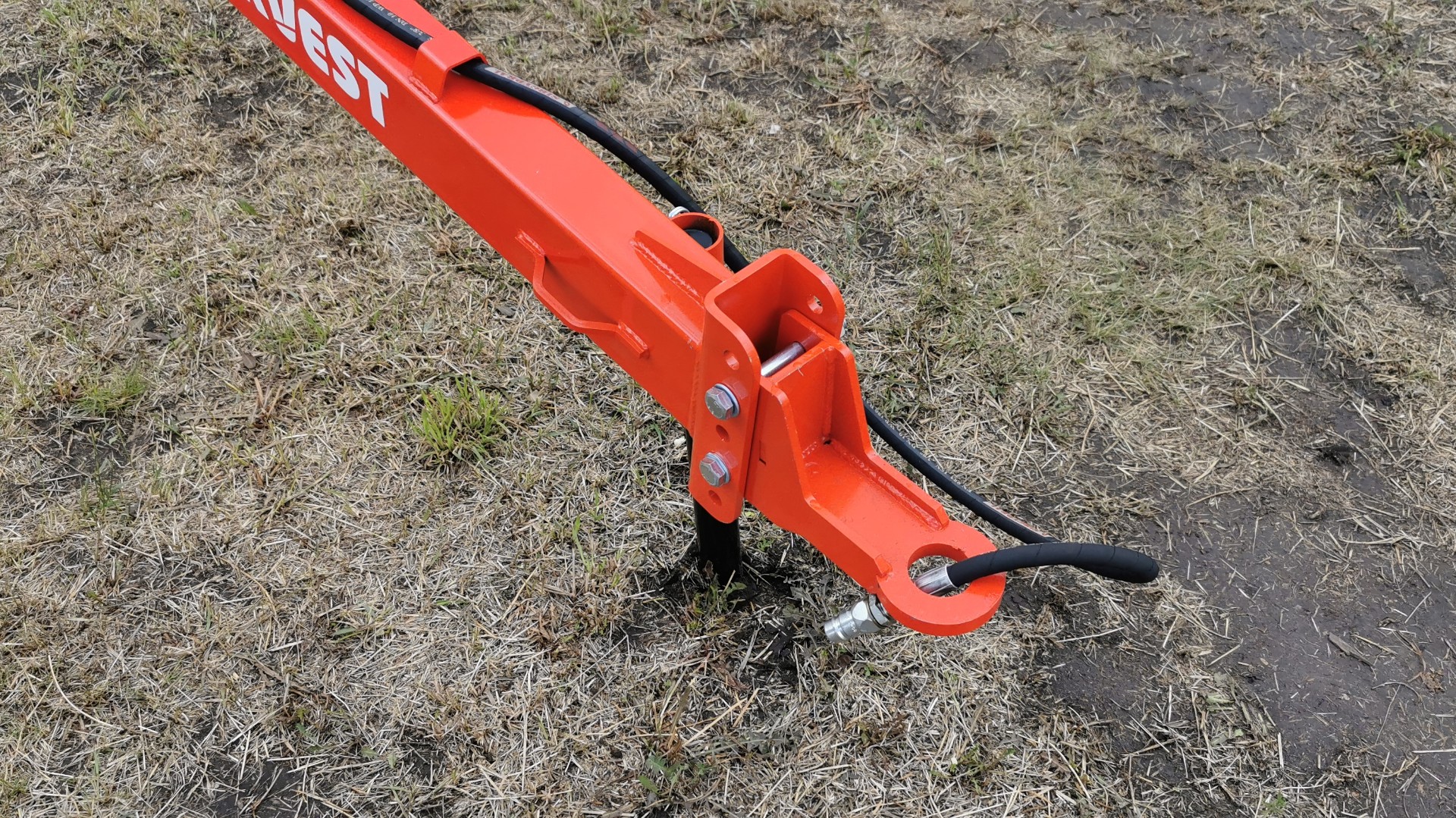

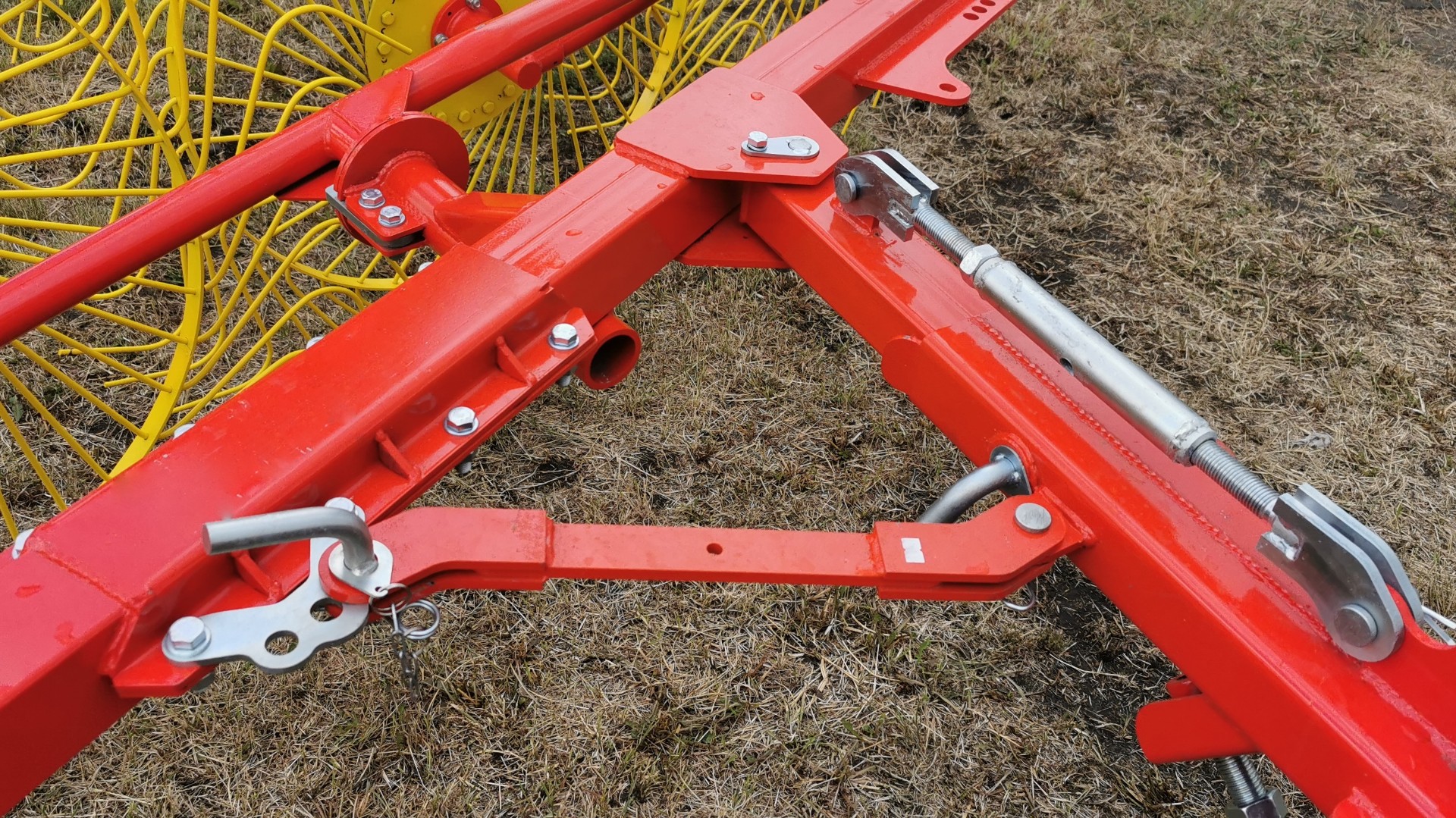

Соединение замкового типа увеличивает жёсткость конструкции

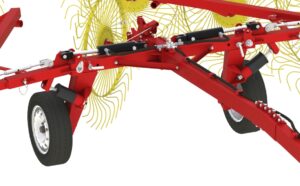

Высокий клиренс обеспечивает свободное движение сенажной массы



Телескопические кулаки позволяют изменять ширину захвата граблей без изменения угла атаки

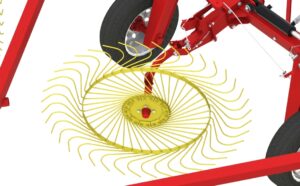

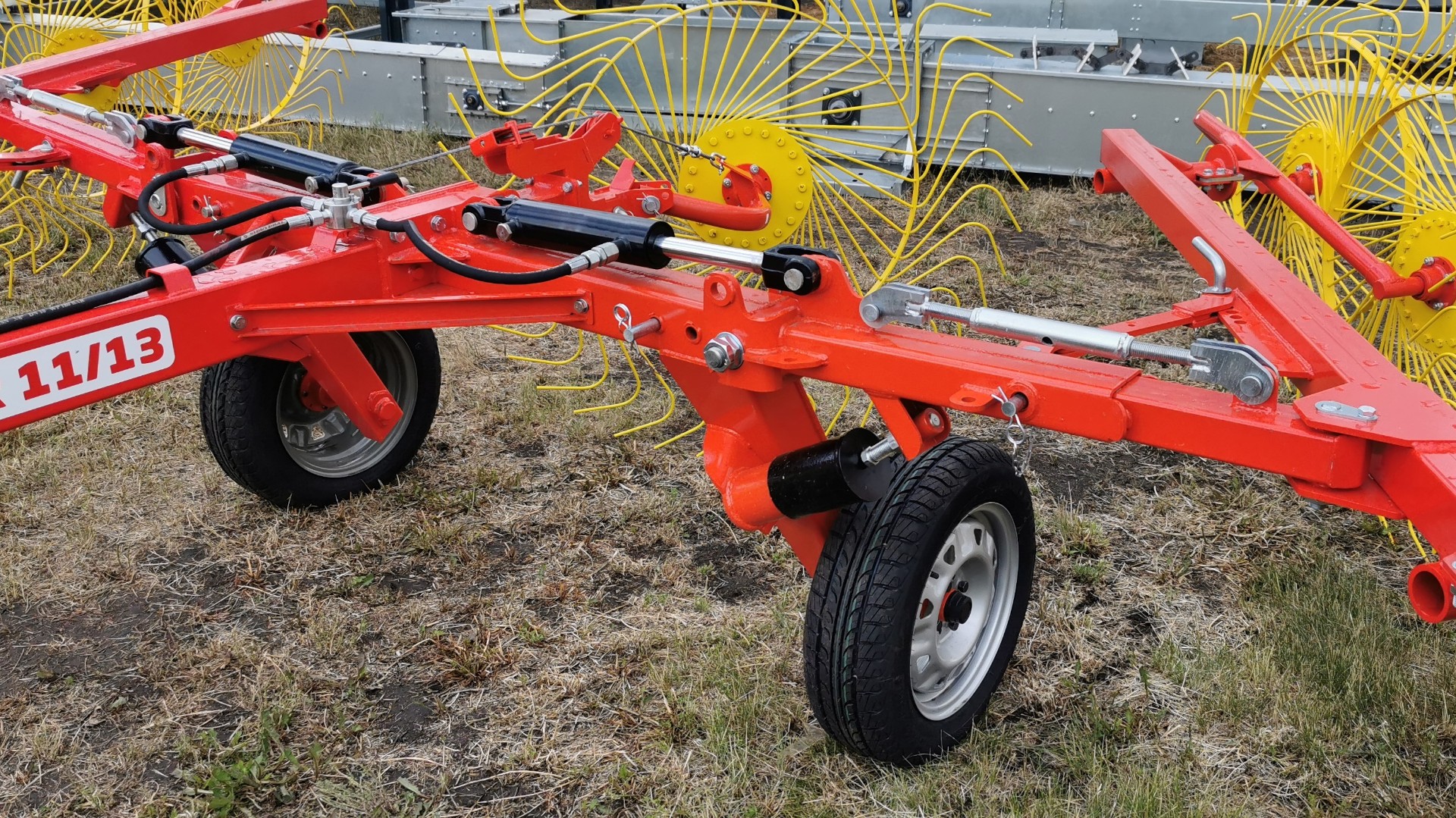

Механизм среднего колеса в базовой комплектации



Характеристики

Споcоб агрегатирования: Прицепные
Тяговый класс трактора: от 0,9 тс

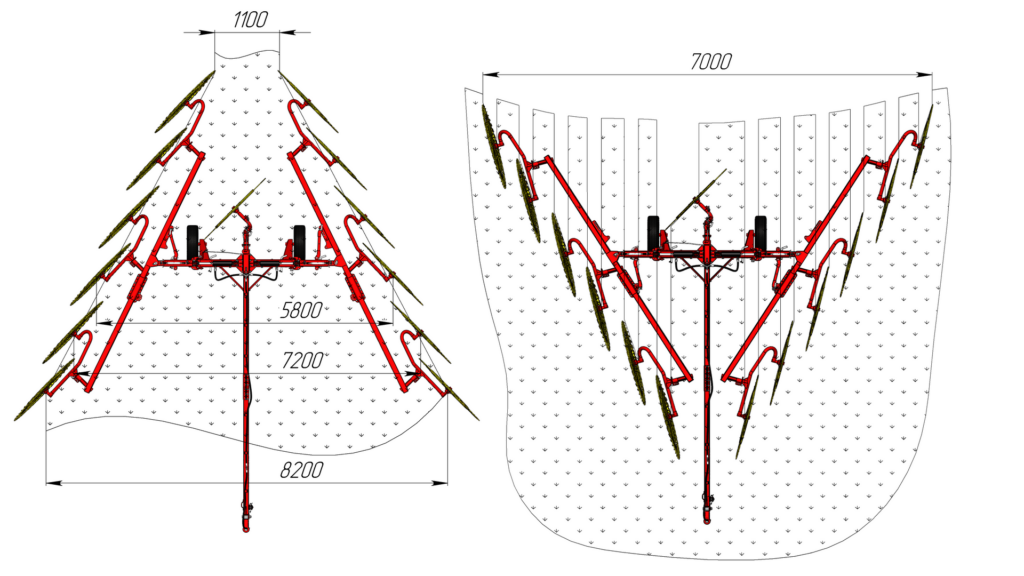

Ширина захвата (сгребание): 8200 мм
Ширина захвата (ворошение): 7000 мм
Ширина валка: 700 — 1500 мм
Диаметр граблины: 7 мм
Количество рабочих колёс:  13
Количество гидроцилиндров: 2
Масса: 733 кг
Высота подъёма до точки поворота рабочего органа: 4250 мм
Угол выгрузки в верхнем положении стрелы: 53°
Угол выгрузки в нижнем положении стрелы: 90°
Глубина копания: 300 мм
Грузоподъёмность на оси вращения рабочего органа, в нижнем положении стрелы, Q1: 2750 кгс
Грузоподъёмность на оси вращения рабочего органа, в верхнем положении стрелы, Q2: 2300 кгс
Грузоподъёмность в ковше 0,87 м3, в нижнем положении стрелы, F1: 2700 кгс
Грузоподъёмность в ковше 0,87 м3, в верхнем положении стрелы, F2: 1800 кгс
Максимальное вырывное усилие гидроцилиндрами поворота рабочего органа в ковше 0,87 м3, на плече 500 мм от оси вращения, R: 3600 кгс
Масса стрелы: 600 кг
Значения грузоподъёмности и усилий указаны при давлении в гидросистеме 18 МПа, характеристики могут незначительно отличаться в зависимости от модели трактора

Видео

Видео 1:



Доставка

Возможна доставка «до двери» на расстояние не более 500 км от Барнаула. Свыше 500 км, а также по территории РФ отправляем до терминала транспортной компании.

Характеристики груза для самостоятельного расчёта стоимости доставки

№ места

Количество

Наименование места

Масса места, кг

Габариты (Д/Ш/В), м

Объём для ТК, м³
1 1 Колесо рабочее в сборе (7 шт) 119 1,40 1,40 0,35 0,7
2 1 Колесо рабочее в сборе (6 шт) 102 1,40 1,40 0,30 0,6
3 1 Ящик SWR 13 160 1,1 0,5 0,4 0,2
4 1 Брус навески SWR 11/13 76 2,7 0,4 0,4 0,4
5 1 Удлинитель SWR 11/13 48 2,1 0,4 0,5 0,4
6 1 Балка несущая 40 2,4 0,3 0,1 0,1
7 1 Дышло 33 2,3 0,3 0,2 0,1
8 1 Балка опорного колеса 36 0,9 0,5 0,8 0,4
9 1 Балка опорного колеса 36 0,9 0,5 0,8 0,4
10-12 3 Брус малый в сборе 45 1,2 0,6 0,8 0,6
13-15 3 Брус малый в сборе 45 1,2 0,6 0,8 0,6
16-17 2 Колесо SWR 28 0,2 0,6 0,6 0,1
